1 引言

　　我公司動力車間有1#、2#、3#高壓循環水泵，正常運行時“二用一備”，3臺電機均為直接工頻啟動，啟動電流大，既影響設備壽命又對電網產生較大沖擊。晝夜循環水溫度變化較大，對循環水量要做出相應的調節。但原設備工頻定速運行時，只能靠調節閥門的開度來調節循環水量的大小，通過人為改變管網的阻力，增加管網損耗來調節水量，造成相當大的一部分能量浪費在閥門上，致使電費居高不下。使用閥門調節流量，不僅不能夠經濟運行，而且增加了工人的工作量，調節不及時還會造成管網壓力過高或過低，流量過大或過小，影響生產工藝及設備的安全運行。為了降低生產經濟成本，提高工藝精度及工作效率，迫切需要對其中1臺循環水泵進行調速節能降耗改造。

　　經多次調研、考察，綜合比較目前市場上的調速設備，最終決定采用北京利德華福電氣技術有限公司生產的harsvert-a06/050直接高－高型變頻器對其中1臺（3#）循環水泵進行節能改造。利用壓力變送器采集循環水主管道壓力自動控制變頻器輸出頻率，保持循環水主管道恒壓。

2 harsvert-a高壓變頻調速系統的技術方案

　　高壓變頻調速系統的工作原理如下。

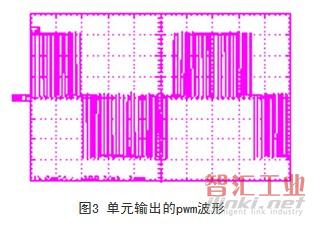

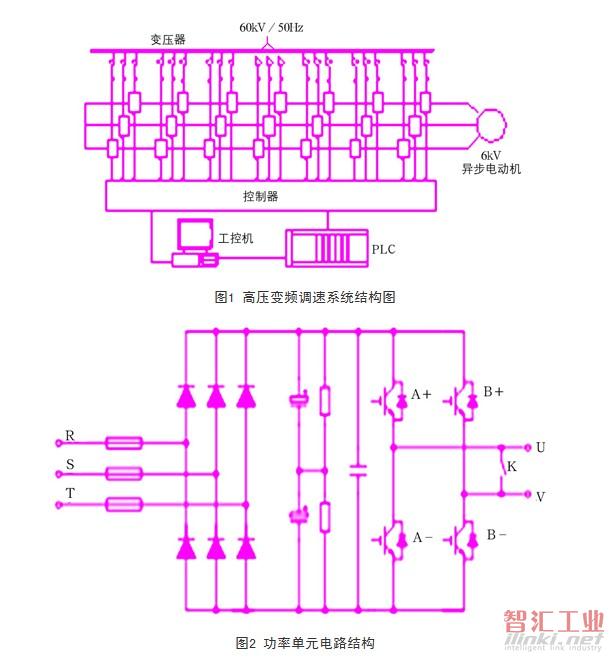

　　高壓變頻裝置采用多電平串聯技術，6kv系統結構如圖1所示，整套系統由移相變壓器、功率單元和控制器組成。6kv系列有21個功率單元，每7個功率單元串聯構成一相。每個功率單元結構上完全一致，可以互換，其電路結構見圖2所示，為基本的交-直-交單相逆變電路，整流側為二極管三相全橋，通過對igbt逆變橋進行正弦pwm控制，可得到如圖3所示的波形。

　　輸入側由移相變壓器給每個單元供電，移相變壓器的副邊繞組分為三組，構成42脈沖整流方式；這種多級移相疊加的整流方式可以大大改善網側的電流波形，使其負載下的網側功率因數接近1。另外，由于變壓器副邊繞組的獨立性，使每個功率單元的主回路相對獨立，類似常規低壓變頻器。

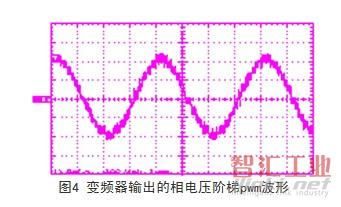

　　輸出側由每個單元的u、v輸出端子相互串接而成星型接法給電機供電，通過對每個單元的pwm波形進行重組，可得到如圖4所示的階梯pwm波形。這種波形正弦度好，dv/dt小，可減少對電纜和電機的絕緣損壞，無須輸出濾波器就可以使輸出電纜長度很長，電機不需要降額使用，可直接用于舊設備的改造；同時，電機的諧波損耗大大減少，消除了由此引起的機械振動，減小了軸承和葉片的機械應力。

　　當某一個單元出現故障時，可將此單元模塊旁路，退出系統而不影響其他單元的運行。變頻器可持續降額運行，如此可減少很多場合下停機造成的損失，避免了由于一個大功率高壓開關器件的故障而導致整機故障、停機的產生，從而保證了變頻器的可靠性。利德華福的產品最多可允許2-3個單元模塊的旁路。

3 一次主回路方案

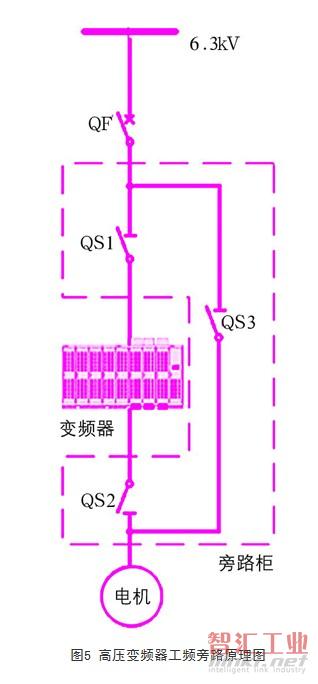

　　通過咨詢，我們決定采用一拖一手動旁路方案：主回路由負荷開關qf、3個高壓隔離開關qs1、qs2和qs3及高壓變頻器組成，如圖5所示。其中要求qs2和qs3不能同時閉合，在機械上實現互鎖。高壓隔離開關qs1、qs2、sq3加裝電磁鎖，電磁鎖的操作電源使用qf的輔助觸點閉鎖。只有當qf斷開時，qs1、qs2、sq3的電磁鎖才能得電，可以正常操作。在變頻運行時，qs1和qs2閉合，qs3斷開，變頻器得電啟動后，電機處于變頻運行狀態；工頻運行時，qs3閉合，qs1和qs2斷開，qf閉合后，電機實現工頻直接啟動，恢復改造前的運行狀態。

4 節能計算

　　4.1 水泵變頻調速的節能原理

　　根據流體力學原理：

　　當采用變頻調速時，可以按需要升降電機轉速，改變水泵的性能曲線，使水泵的額定參數滿足工藝要求，根據水泵的相似定律，變速前后水量、水壓、功率與轉速之間關系為：

　　q1/q2=n1/n2

　　h1/h2=（n1/n2）2

　　p1/p2=（n1/n2）3

　　式中：q1、h1、p1—風機在n1轉速時的水量、水壓、功率；

　　q2、h2、p2—風機在n2轉速時相似工況條件下的水量、水壓、功率。

　　假如轉速降低一半，即：n2/n1=1/2，則p2/p1=1/8，可見降低轉速能大大降低軸功率，以達到節能的目的。

　　3#循環水泵功率為450kw，年運行時間8000h，水泵流量q和壓力h在采用閥門調節流量時，近似滿足如下關系：

　　h=a-（a-1）q2

　　其中a為水泵出口封閉時的出口壓力，約為140%。

　　4.2 實際運行的節電計算

　　（1） 恒壓設定。

　　參考循環水裝置工藝要求，得出“壓力”是保證循環水工藝的充分條件，即壓力達到0.45mpa，才能保證循環水溫度要求。泵出口壓力過低則無法克服水的勢能，無法將循環水送至冷卻塔；壓力過高則泵出水量增大，經冷卻循環水的效率不高。因此決定采用“恒壓”閉環控制方法，調整變頻裝置給定頻率，找到工藝所需的壓力最低臨界點，使其既滿足工藝所需壓力，又能保證循環水需求量，使進出冷卻塔的溫差△t穩定在8℃～16℃之間。

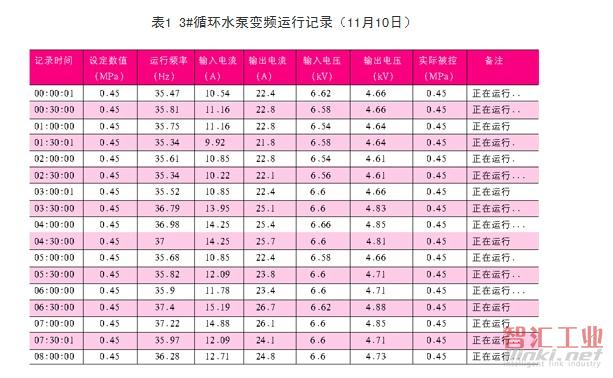

　　（2）3#循環水泵變頻運行記錄（11月10日），見表1。

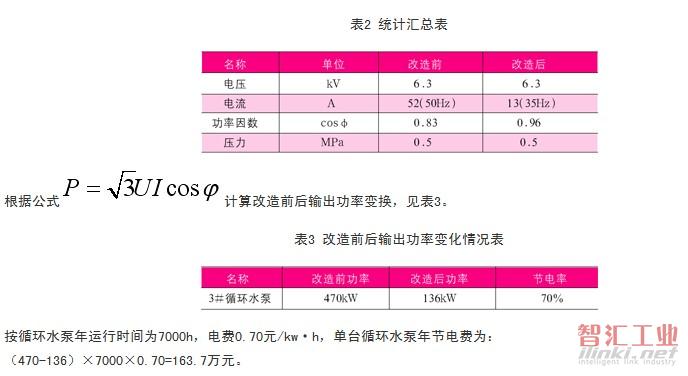

　　（3）統計匯總，見表2。

65結束語

　　實踐證明：harsvert-a06/050型高壓變頻器在循環水泵上的應用是成功的。使用高壓變頻器后，節能效果明顯；出入口閥門全開，減少了閥門能耗損失；實現了電機的軟啟動，延長了電機的使用壽命；內置plc通過采集現場的水壓數據（4～20ma信號），根據其設定值和實際值的變化情況，自動調節變頻器輸出頻率，控制水泵轉速，實現恒壓供水，大大提高了脫硫工藝的自動化水平，具有良好的使用價值。
